配电柜规范是什么?如何安装,工艺分享

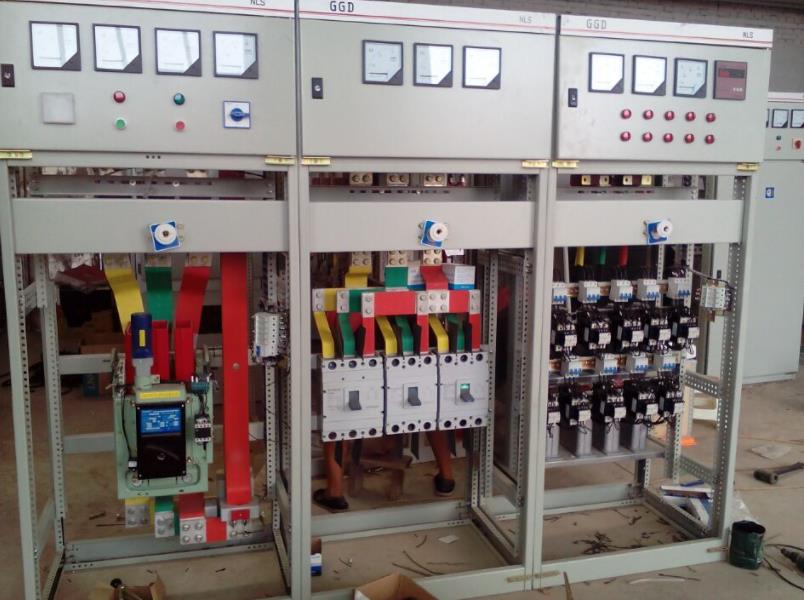

四川配电柜检测器开箱→设备装卸→箱基(盘)安装→母线槽(盘)配母线→柜(盘)二次回路接线→柜(盘)试验调整→电气装置。

1.安装单位、供货商或施工单位联合进行设备开箱检查，并做好检验记录。根据设备清单、施工图纸和设备技术资料，检查设备本体及附件。零部件规格、型号必须符合设计图纸及附件要求。备件齐全；产品合格证书。技术资料。说明书齐全。柜体(盘体)外观检查无损伤变形，漆面完整无损。柜（盘）内部检查，电气设备及部件。绝缘瓷件齐全。无损坏。裂纹和其他缺陷。

2.设备运输，由起重工作业和电工配合。根据设备的重量和距离，可以使用汽车。汽车起重机配合运输。手推车运输或卷扬机滚杆运输。运输前应提前清理道路，确保平整畅通。设备吊点。柜（盘）顶部有吊环的，吊索应穿过吊环，无吊环的吊索应挂在四角的主要承载结构上，吊索不得挂在设备部件上。

3.安装机柜(盘)，矫直型钢。先对弯型钢进行矫直，再按图纸要求装配加工基础型钢框架，刷防锈漆。预制基础型钢框架按图纸标位放置在预留铁构件上，用水平仪或水平尺找正。找平过程中，垫片最多不得超过三个。然后，将基础型钢架、预埋铁件和垫片焊接牢固。最终，基础型钢的顶面要高出10毫米，手车箱按照产品的技术要求进行。

4.四川配电柜基础钢安装后，将室外地线扁钢导入室内(配合变压器的安装地线)，成都配电柜并在两端焊牢，使焊接表面比平头宽两倍，再刷二遍灰漆。

5.制柜(盘)上母线必须垂直(每米)1.5毫米，相邻两盘顶2mm，成列盘的顶部5mm，相邻两盘盘之间1mm的距离应为1mm。

6.箱体(盘)二次小线连接，按原理图逐个检查箱体(盘)上所有电器元件是否一致，额定电压与控制运行电源电压必须一致。控制电缆连接线按图纸敷设。操控线校线后，将每个线芯熬成圆形，再用镀锌螺丝、眼圈及弹簧垫连接到各接线板上。端子板的每一侧一般一个端子压一根线，最多不超过两根，两根线之间加眼圈。

7.对箱体(盘)测试，高电压测试由当地供电部门授权的测试单位进行。试验标准符合当地供电部门相关规定和产品技术资料要求。绝缘摇动测试，用500V摇动表在端子板上测试每个电路的电阻，电阻必须大于0.5mΩ。如果二次小线电路有晶体管、集成电路和电子元件，则不允许使用摇动表和测铃测试该部件，并使用万用表测试电路是否连接。接通临时性控制电源与工作电源；拆下箱内的控制。操作电源电路熔断器上端相线，连接临时电源。

8.送电运行验收，施工单位应准备合格的验电器、绝缘靴、绝缘手套临时接地编织铜线、绝缘橡胶垫、泡沫灭火器等。彻底清理所有设备和变配电室。控制室的灰尘。用吸尘器清洁电器和仪表元件。此外，除送电所需的设备和电器外，其他物品不得堆放在室内。检查母线上是否有工具、金属材料和设备上留下的其他物品。试运行的组织工作。明确试运行指挥监护人。

成都配电柜注意要点。

1.配电箱安装前，先对进场的成套设备及设备基础进行检查，检查合格后再装箱。

2.安装时，在柜顶和柜体底部各200mm处拉两条基准；按图纸中规定的顺序准确地调整其中一个盘柜，然后逐个调整其它盘柜；调整至一致，排列整齐。

3.仿真母线对准，并牢固安装。机柜中的设备与部件是紧密连接的。

4.安装后，盘面标志齐全、准确、清晰，车辆和抽屉柜推拉灵活。并联配电箱，间接接缝平整，漆层完整，无损坏，柜门接地牢固可靠。

5.配电柜前后维护。维护操作空间满足配电柜的维护和使用要求。按要求完全铺设绝缘地毯。
