配电柜家装线路设计,安装规范是什么

对业主而言，家装线路的安装离不开配电柜的设计。什么是配电柜安装规范？很快就会看到专业的配电柜安装知识。

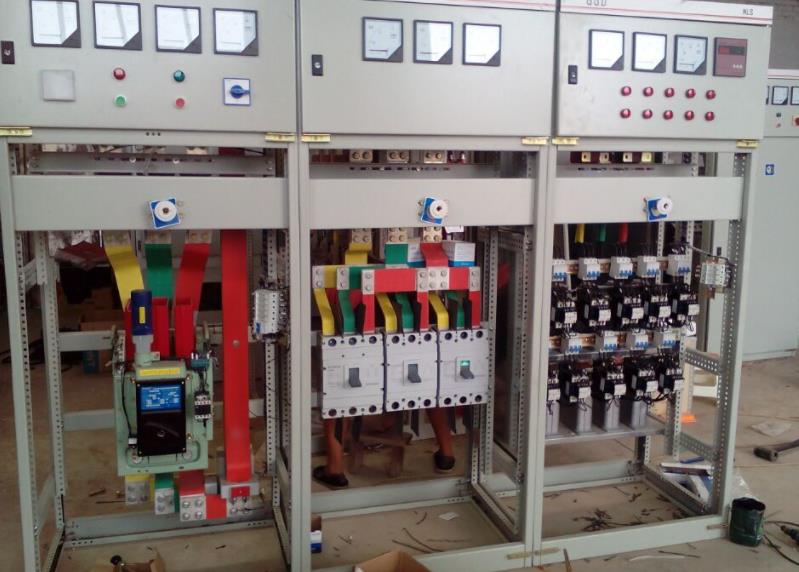

四川配电柜的安装规范

1：对柜体外观，仔细检查，看看有无变形、漆皮脱落。应确保电器设备及元件齐全，无任何损坏等缺陷。检查配电柜号码及安装位置时，请注意箱门接地采用软铜编线。

2：配电柜必须具备基本的操作条件，安装地点已经粉刷完毕，预埋件都已经出来，场地的运输道路已经畅通。

3：根据现场设计确定安装位置，根据配电柜内尺寸确定弹线安装位置。

4：根据施工图预制基础框架，在安装过程中找平。找正，用焊机焊接垫片，基础框架需要比抹灰高10mm左右。

安装施工要求，将配电柜安装平整度一丝不苟地放在基础型架上，成列的台面放好后，要做水平盘面差的微调，必须做到符合国家标准。并且焊牢。

a.如果是高压试验，只能经区域供电局许可当地供电部门的安装规定和产品技术要求进行标准化安装。

B.高压柜架.电压互感器.避雷器.母线及其他各种开关必须做好测试。

c.调整时间继电器.过流继电器.信号继电器和机械连锁店。

5：采用500V绝缘电阻试验机对各线路进行绝缘试验。

6：安装工作完成后，经质检部门检验合格，需出具报告单。

7：另外，供电部门还检测完，可以把电源送到相应的建筑物上，校验无误后，检查电压表三相是否正常，变压器有无电力，检查电压表电压是否正常。接上电源后，将按上述顺序依次传输。

最后验收，送电24小时无异常可办理验收手续，并提供产品合格证.说明书.检测报告等资料。

配电柜的选择技巧

1.选择配电柜时，应根据负荷的性质和用途选择，首先要决定是照明配电柜还是电力配电柜，或计量箱.插接箱等。

2.购买时，根据控制对象负载电流的大小.电压等级及保护要求，确定配电室内及各支路中的开关电器.保护电器容量、线槽安装布局及电压等级。

3.根据使用环境和场合的要求，选择明暗、色、色、防潮、防火等配电柜的结构形式。

配电柜的清洁和维护。

1.清空配电柜前应先切断电源，如在通电时将其清洗干净，极易造成漏电.短路等情况，所以在开始清洗之前必须检查电路是否断开。

2.在清洗配电柜时，要防止水分残留在配电柜内，如发现有水分，应用干布擦干，以确保配电柜在干状态下才能通电。

3.清洁配电柜时不可使用有腐蚀性的化学物，也要避免配电柜接触到有腐蚀性液体或空气。配电柜若遇有腐蚀性液体或空气，易造成其外观锈蚀、生锈，影响其美观，亦不利于其维护。
