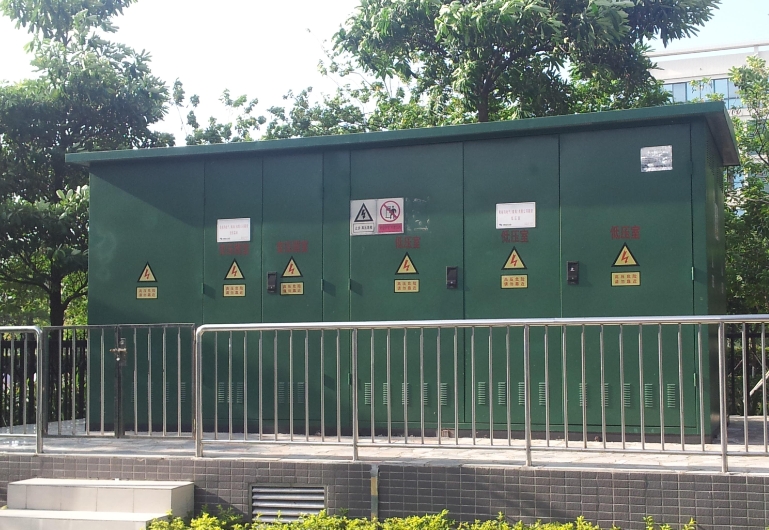

配电箱加工：从设计到生产的全流程

一、设计阶段
1.需求分析
明确配电箱的用途、安装环境及负载类型等具体需求。
确定配电箱的尺寸、外形及防护等级等关键参数。
2.电气设计
电路设计：依据负载需求绘制电路图，包括主电路与控制电路。
元器件选型：选择合适的断路器、接触器、继电器、互感器等核心元器件。
布线规划：合理安排各元器件之间的连线，确保布线清晰且美观。
3.结构设计
箱体设计：依据需求设计箱体的尺寸、形状和材料。
散热设计：确保箱体内部具备足够的空间以促进空气流通，必要时可配备散热风扇。
防护设计：根据使用环境选择合适的防护等级（如IP40、IP54等）。
4.图纸绘制
使用CAD软件绘制配电箱的电气原理图、接线图及结构图等。
确保图纸清晰、准确，以便后续加工和制造。

二、选材与制造
1.箱体材料
金属材料：例如冷轧钢板和不锈钢，广泛适用于各种环境。
非金属材料：如塑料和玻璃钢等，特别适合防腐蚀和防爆等特定应用场合。
2.元器件采购
选择质量稳定、性能可靠的元器件供应商。
在采购前核对元器件的型号、规格和数量等信息，以确保与设计图纸保持一致。
3.箱体制作
切割：按照设计图纸对箱体材料进行切割处理。
折弯：使用折弯机将切割后的材料加工成所需形状。
焊接：将各个部件进行焊接，构建完整的箱体结构。
喷涂：对箱体表面进行处理，采用喷漆或喷塑等方法，以提升其抗腐蚀能力。
4.开孔与安装
根据设计图纸，在箱体上精准开孔，并安装必要的配件，如开关把手和指示灯等。
确保开孔位置准确，并确保配件安装牢固。

三、组装与调试
1.元器件安装
请根据设计图纸，将各个元器件准确地安装到配电箱内的指定位置。
确保所有元器件稳固安装，且位置正确无误。
2.布线
按照接线图进行布线，务必保证接线的准确性与美观性。
选择合适的线径与绝缘材料，以确保线路的安全可靠。
3.接地
确保配电箱具有良好的接地，以提高整体电气安全性能。
接地线应使用专用铜线或镀锌扁钢，并与箱体牢固连接。
4.标识
在配电箱显著位置标示必要的信息，例如额定电压、电流及生产厂家等。
使用耐久性高的标识材料，以确保信息清晰可见。

四、测试与验收
1.绝缘测试
使用兆欧表进行配电箱的绝缘电阻测试，以确保符合相关安全标准。
绝缘电阻值应不低于规定的最小值，如在500V下应不低于5MΩ。
2.耐压试验
对配电箱实施耐压试验，以确保在规定电压下无击穿现象。
试验电压一般为额定电压的1.5倍，持续时间为1分钟。
3.功能测试
对配电箱的各项功能进行测试，确保各元器件工作正常。
包括开关动作、指示灯显示、报警功能等。
4.环境适应性测试
根据使用环境进行高低温、湿度等环境适应性测试。
确保配电箱在不同环境下均能正常工作。

五、成品包装与运输
1.成品检验
对加工完成的配电箱进行全面检验，确保各项指标符合要求。
检验合格后，出具检验报告。
2.包装
使用适当的包装材料对配电箱进行包装，防止运输过程中的损坏。
包装材料应具备防震、防潮等功能。
3.运输
根据客户要求选择合适的运输方式，如公路运输、铁路运输或海运等。
确保运输过程中的安全，避免配电箱受到损伤。
