四川配电箱系统图中的工作原理

四川配电箱系统图中的原理。

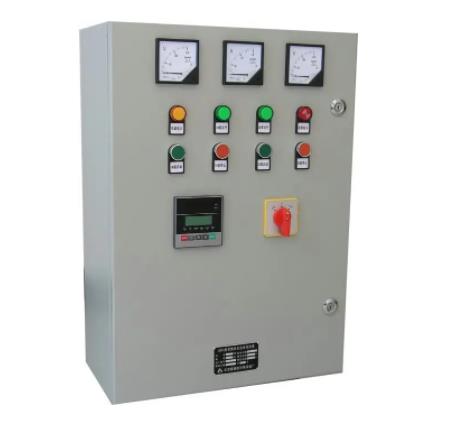

四川配电箱是一种低电压配电设备，将开关柜、检测仪器、保护电器和辅助工具设施安装在关闭或封闭式的金属材料柜或显示屏上。

在正常的运转环节中，可以利用人工或控制开关开启或断开电源电路。常见故障或出现异常运作时，可根据保护电器断开电源电路或警报。

根据检测仪器，可以表明运作中的各类主要参数，调节一些电气设备主要参数，提醒或传出偏移一切正常运行状态的数据信号。常见于各发、配、配电站。

主要用途

便于管理方法，有益于电路故障时的维护保养。四川配电箱/配电柜/配电盘/配电凭证是集中安装电源开关、仪器设备等设施的全套设备。

常见的配电箱有二种:木质和不锈钢板制。如今耗电量非常大，因此铁用的比较多。

配电箱的主要用途：自然，便捷断电、合闸、精确测量分辨断电、合闸。

归类

根据结构特点主要用途分类：

（1）固定不动控制面板开关柜，通常称之为电源开关板或配电显示屏。它是一种带控制面板屏蔽掉的开关柜，前边有保护功效，反面和侧边仍能触碰通电一部分，保护级别低，只有用以对配电持续性和安全性规定较低的厂矿企业。

（2）安全防护（即封闭式）开关柜就是指除安裝表层外全部别的侧边都关掉的低电压开关柜。该柜的电源开关、保护、监管等电气元器件均组装在钢或绝缘层材料制作的封闭式机壳内，靠谱墙或距墙安裝。柜里每一个电源电路中间不能有隔离措施，也可选用接地装置金属材料板材或防静电胶皮开展防护。通常，门和电源总开关都是有机械设备互锁。除此之外，还有一个保护台开关柜（即控制面板），配置了操纵、精确测量、数据信号等电器。保护开关柜关键作为加工工艺当场的配电设备。

（3）零件柜开关柜。这类开关柜由厚钢板做成，出入路线的电气元器件安裝在可抽取的抽屉柜中，产生一个作用模块，可以进行一定的配电每日任务。作用模块与母线槽或电缆线分离，由接地装置金属材料板材或塑胶做成，产生母线槽、作用模块和电缆线三个地区。每一个作用模块中间也是有隔离措施。抽屉柜开关柜稳定性高，安全性交换，是一个更专业的开关柜，现阶段生产制造的开关柜，大多数是抽屉柜开关柜。适用必须高配电稳定性的厂矿企业和多层建筑，做为集中控制系统的配电核心。

(4)四川开关电源、四川配电控制柜。主要是封闭式的竖直安裝。外壳保护级别因应用场所不一样而不同。

倒三角符号标明。
在工程图纸《配电箱系统图》中标明。
NPX630/3P400A:NPX630是断电器的型号规格，3P是三极，400A是400A的较大短路电流量。
WL1:指控制回路1。后边有控制回路2等。
NHYJV：防火铜芯高密度聚乙烯电缆线。
SC80:指直徑80的焊接管(别名黑铁管)。
FC:指路面暗埋。
C65N是断电器型号规格。
3*2.5:3线芯截面4mm2。
SC15:穿直徑15mm的无缝钢管。
CC:暗埋在房顶或屋顶上。
