高压开关柜常见的机器设备,金属封闭开关柜

1.成都高压开关柜又称高压开关柜，是指用于供电系统发电、输配电、配电设备、电磁能转换和消耗、操作或维护、额定电压为3.6kV~550kV的电气产品，包括真空断路器、高压隔离开关和接地装置电源开关、高压负荷开关、高压自动重叠段、高压实际操作组织、高压防爆配电设备、高压开关柜等。高压线开关制作业是输变电设备加工制造业的重要组成部分，对整个电力企业的发展起到了非常重要的作用。

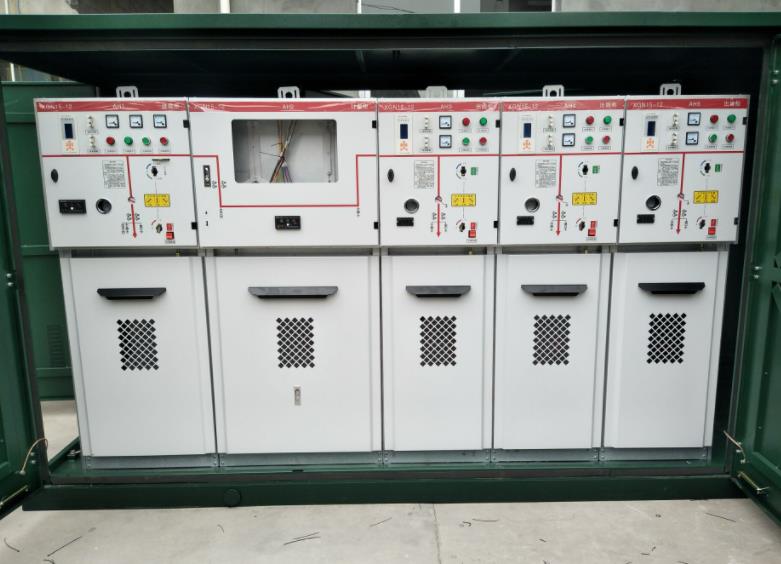

高压开关柜

配电箱的作用。

配电箱具备空架出入线、电缆线出入线、母线槽触碰等作用。

配电箱的构成。

配电箱应由外壳、电气元件（包括绝缘层）、各种组织、二次终端设备和连接组成。

箱体的原材料

1)冷轧厚钢板或镀锌角钢(电焊焊接柜)；

2)铝锌材料或镀锌板(用以拼装柜)。

3)不锈钢板材(不导磁)

4)铝合金板((不导磁)

2.箱体作用模块：

1)主母线槽室(一般主母线按品字型或1字形布局。

2)隔离开关室。

三、电缆线室。

4)汽车继电器及仪表箱。

5)柜上小母线槽室。

6)二次接线端子室。

柜里电气元器件。

1.柜里常见的电气元器件(主控制回路机器设备)有下列机器设备:

GN19-12.GN30-12.GN25-12.

真空断路器[如：低油型(S).真空泵型(Z).SF6型(L)]

RN2-12.XRNP-12.RN1-12.

变电器[如SC(L)系列产品干变.S系列油变]

髙压带电显示器[DXN-Q型，DXN-T型]

绝缘层件[如：套管.触碰盒.复合绝缘子.绝缘层热收缩(热缩)护线套]

主母线槽和支系母线槽。

2.柜里常见的关键二次元器件(又被称为二次机器设备或协助机器设备，就是指检测、操纵、精确测量、调节和维护一次设备的低电压机器设备)。常见的机器设备如下所示:

汽车继电器、电表、电流计、电流表、功率因数表、功率因数表、频率表、断路器、空气漏电开关、切换开关、信号指示灯、电阻器、按键、微机综合保护设备等。

高压开关柜归类。

依据隔离开关的安装方法。

按隔离开关安裝形式分成自动式(手车式)和移动式。

(1)自动式或手车式(Y表明):表示柜里关键电气元器件(如隔离开关)安裝在可抽出来的手车上。因为手车柜具备较好的公差配合，可以进一步提高配电的稳定性。常见的手车种类有:防护手车、精确测量手车、隔离开关手车、PT手车、电力电容器手车、常用变手车等。

(2)移动式(用G表明):表示柜里全部电气元器件(如隔离开关或负荷电源开关等)均固定不动安裝，移动式开关柜简易经济发展，如XGN2-10.GG-1A等。

按安裝地址

按安裝地址分成房间内和户外。

(2)用以室外(用W表明)；表示可装置在户外，如XLW等开关柜。

按箱体构造

依据服务器机柜构造，可分成四类：金属封闭铠装电缆开关柜、金属封闭间距开关柜、金属封闭箱开关柜和开关柜。

(1)闭合金属铠装电缆开关柜的关键部件(用英文字母K表示)，如隔离开关、电压互感器、母线槽等。)安裝在接地装置金属挡板分隔的隔断内。

(2)金属封闭间距开关柜(用英文字母J表明)类似铠装电缆金属封闭开关柜，其关键电气元器件也安裝在独立的隔断内，但有一个或好几个合乎一定维护级别的非金属装修隔断。

(3)金属箱开关柜(用英文字母X表示)箱体为金属密封箱体。

(4)开关柜，无维护级别规定，一部分机壳为开关柜。
